PYROMAX

リケン環境システムは、50年に及ぶ経験と実績を受け継ぐヒーター材の国内最大手として「パイロマックス」の溶解から加工までを一貫製造しております。

金属発熱体 PYROMAX

金属発熱体「パイロマックス」は、フェライト系合金Ds材を中心とし、6種類の鋼種を用意していますので、用途に応じて最適な材料をお選びいただけます。
なかでもC材は、従来のフェライト系ヒーターと比較して高い耐熱性を発揮し、国内外で高い評価をいただいております。

特性 / 種類(記号) Fe-Cr-Al系発熱体 Ni-Cr系発熱体
PX-PM-D PX-C PX-Ds PX-D PX-D1 PX-N1
標準化学成分(%) Al 6.0
Cr 23
Fe 残
その他
微粒元素 3%
Al 7.5
Cr 26
Fe 残
Al 6.0
Cr 23
Fe 残
Al 5.5
Cr 23
Fe 残
Al 2-4
/ Cr 23-26
/ Fe 残
Cr 19-21
/ Fe 1 以下
Nl 77 以上
電気抵抗率 20℃
(μΩ-cm)
145±5% 160±5% 145±5% 140±5% 142±5% 108±5%
最高使用温度(℃)
(発熱体)
1420 1400 1400 1300 1200 1100

粉末冶金発熱体 PYROMAX-PM-D

「パイロマックス-PM-D」は、粉末冶金製法を基に製造しております。
フェライト系合金の長所をそのままに、耐高温変形性・耐酸化性を大幅に改善した優れた製品です。

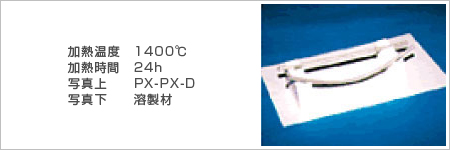

パイロマックス-PM-D写真

耐高温変形性比較

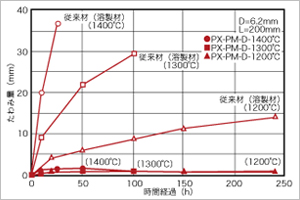

耐高温変形性比較グラフ

PYROMAX応用製品

ラジアントチューブヒーター
ラジアントチューブヒーターは、耐熱合金製のチューブに発熱体を挿入し、チューブ外表面からの放熱で加熱するヒーターです。浸炭性ガスなどの雰囲気の中での使用に最適です。
絶縁コイルヒーター
パイロマックスDs材の表面に特殊な絶縁処理を施すことにより、密着状態で使用可能な絶縁コイルヒーターを製造・販売しております。

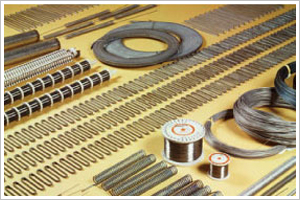

PYROMAX応用製品写真

セラミックス発熱体 PYROMAX-SUPER

「パイロマックス- スーパー」は、空気中での最高発熱体温度1800℃(炉内温度1700℃)を実現するヒーターです。また、耐クリープ特性に優れるうえ、寿命も従来材と比較して長持ちします。

耐高温変形性比較

雰囲気 最高発熱体温度 炉内温度
空気
窒素
アルゴン
乾燥水素
1800℃
1700℃
1700℃
1400℃
1700℃
1600℃
1600℃
1300℃

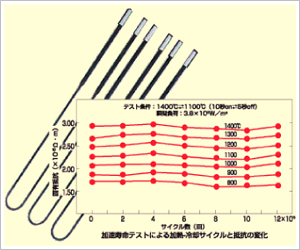

耐高温変形性比較グラフ

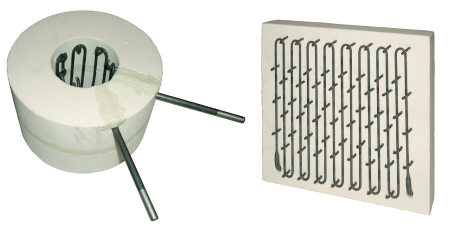

急速加熱昇降温ユニットヒーター

発熱体:パイロマックス-スーパー
電源:200V サイリスタによる電流制御
使用温度:MAX1,550℃(44A)

ユニットヒーター写真
