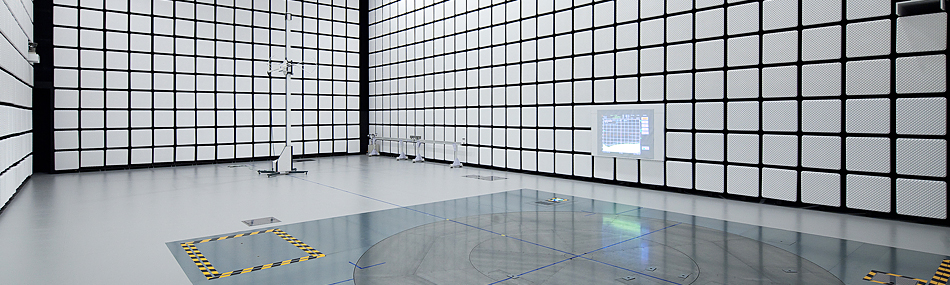

10m法電波暗室イメージ画像
ホーム > EMC > 10m法電波暗室

10m法電波暗室

10m法電波暗室の特長

  • EMC試験を10m距離にて計測可能
  • 各種規格測定に対応
  • 大型車両の搬入及び、各種自動車測定規格にも対応可能
  • 測定軸を1軸、2軸等のご要望に対応可能

性能仕様

矢印対応規格 VCCI/FCC/CISPR/IEC
矢印サイズ W16.0 × L25.0 × H9.5 m
矢印測定距離 10m/3m
矢印電波吸収体 フェライトタイル+中空ピラミッド型電波吸収体(RCシリーズ)
矢印サイトアッテネーション 30MHz-1GHz(NSA±2.0dB)
矢印メインシールドドア W3.0 × H3.0 m
矢印ターンテーブル φ2mおよびφ6mのデュアルタイプ 耐荷重4t

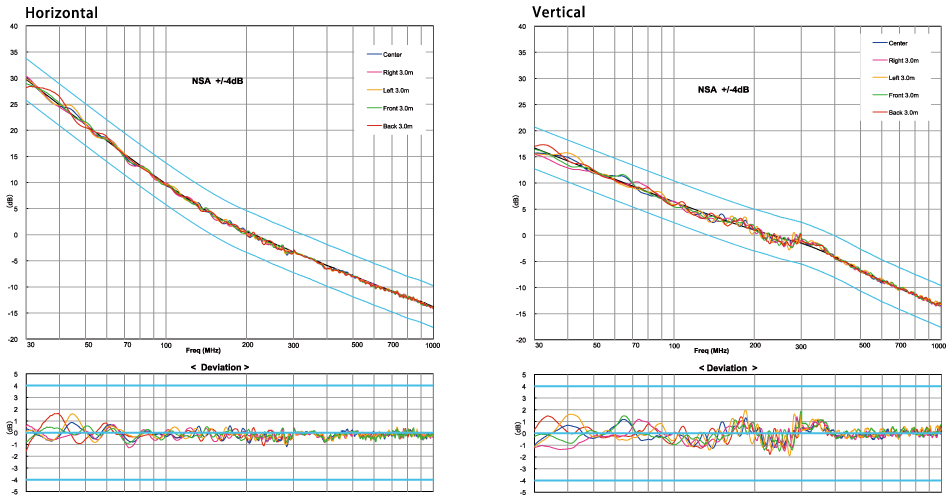

NSA測定結果例

NSA測定結果例グラフ
