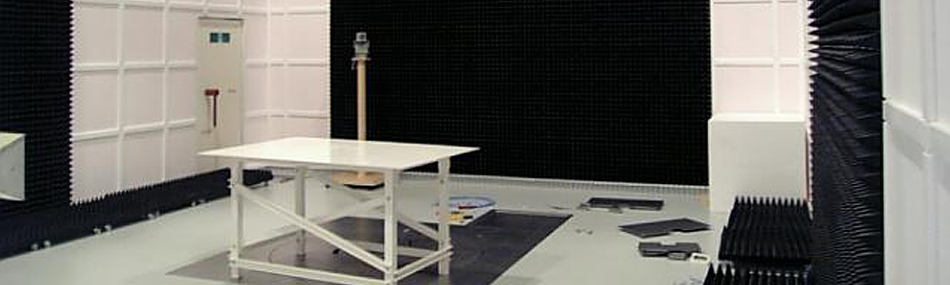

小型電波暗室イメージ画像
ホーム > EMC > 小型電波暗室

小型電波暗室

小型電波暗室の特長

  • 測定距離を3m確保することができる電波暗室
  • EMI/EMSの対策用として幅広い用途に対応
  • 電波暗室床は金属床と電波吸収体床より選択が可能
  • 設置場所のスペースに合わせたサイズでの設計に対応

性能仕様

矢印対応規格 CISPR16-1-4/IEC61000-4-3
矢印サイズ W4.0 × L8.0 × H3.5 m
矢印測定距離 3.0m/1.0m
矢印電波吸収体 フェライトタイル+ピラミッドフェライト電波吸収体(RHFFPシリーズ)
矢印サイトアッテネーション 30MHz-1GHz(NSA±3.5dB)
矢印SVSWR 1GHz-18GHz (±6dB)
矢印メインシールドドア W1.0 × H2.0 m 手動スイングドア
矢印ターンテーブル ご要望に応じて設置可能

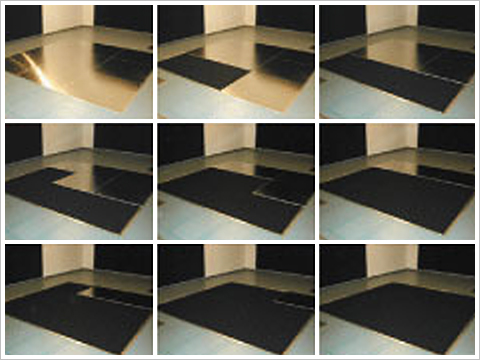

埋設型床置電波吸収体システム

埋設型床置電波吸収体システム写真

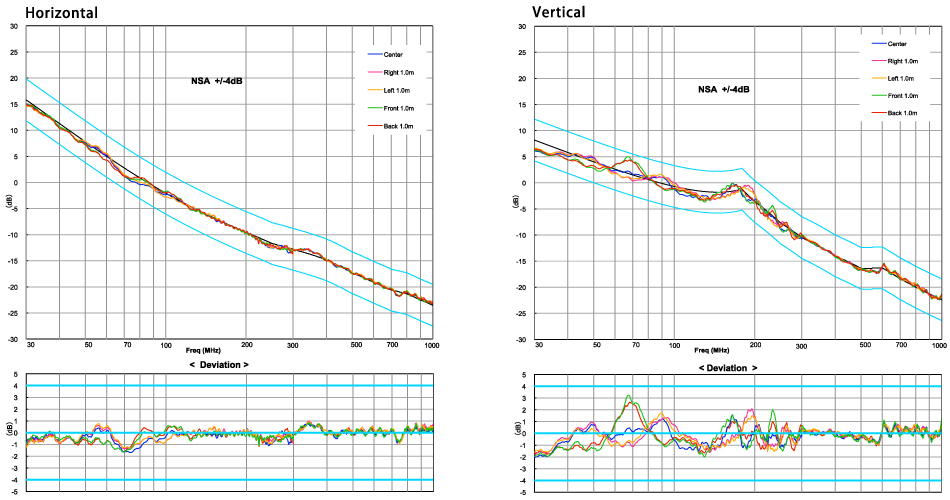

NSA測定結果例

NSA測定結果例グラフ
