車載機器用電波暗室
- 高周波電波吸収体に高さ8センチの電波吸収体(RHFFP)を採用、室内空間の有効利用が可能
- 床アース方式、壁アース方式(電波吸収体着脱式)の双方に対応可能
![]() |
CISPR25 / ISO11452-2 / ISO11452-4 |
---|---|
![]() |
W6.5 × L9.2 × H4.0 m |
![]() |
3.0m/1.0m |
![]() |
フェライトタイル+ピラミッドフェライト電波吸収体(RHFFPシリーズ) |
![]() |
30MHz-1GHz(NSA±3.5dB) |
![]() |
W2.0 × H2.0 m |
![]() |
ご要望に応じて設置可能 |

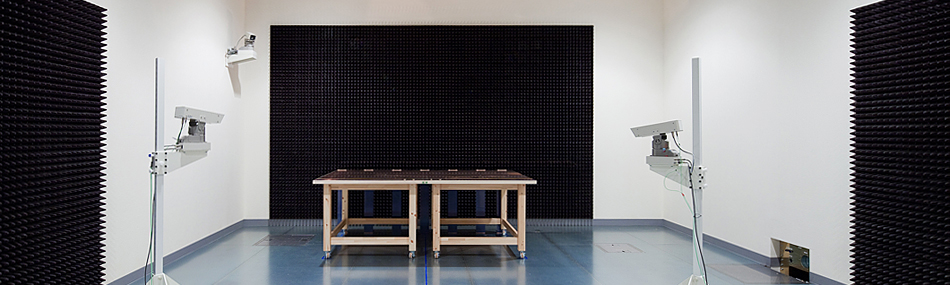

![車載機器用電波暗室写真](images/syasai/yuka_img.jpg)

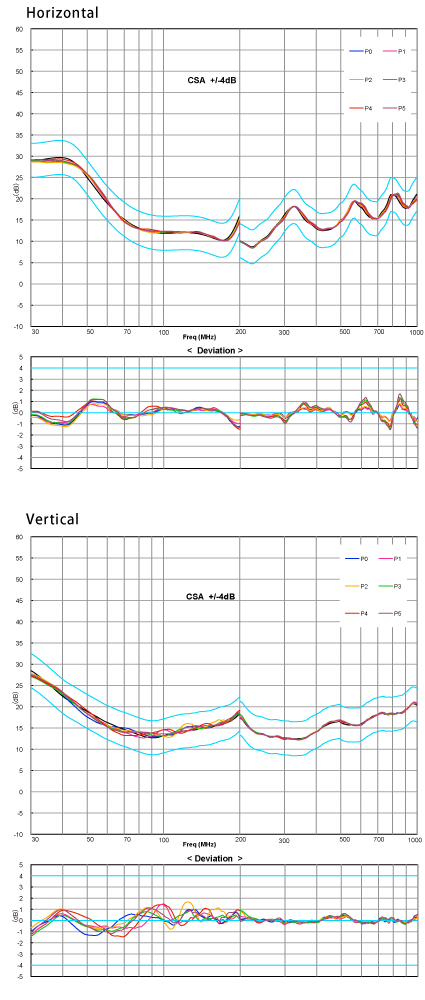

![測定データ例(基準値:標準オープンサイト、測定距離=1m)](images/syasai/nsa_hyou.jpg)
![CISPR25 規格に準じた最小サイズ電波暗室設計図](images/syasai/nsa_illust.jpg)
