Electromagnetic Anechoic Chamber for In-car Devices

Features of Electromagnetic Anechoic Chamber for In-car Devices

  • 8cm high electromagnetic wave absorber (RHFFP) used as high-frequency electromagnetic wave absorber, so that room space can be efficiently used
  • Can also support floor earthing type and wall earthing type (removable electromagnetic wave absorber)

Performance Specifications(Example)

arrowStandards Complied CISPR25 / ISO11452-2 / ISO11452-4
arrowSize W6.5 × L9.2 × H4.0 m
arrowMeasurement Distance 3.0m/1.0m
arrowElectromagnetic Wave Absorber RF043+RHFFP absorber or ferrite tile + pyramid ferrite electromagnetic wave absorber (RHFFP series)
arrowSite Attenuation 1GHz-18GHz
arrowMain Shielded Door W2.0 × H2.0 m semi-automatic sliding door
arrowTurn Table ---

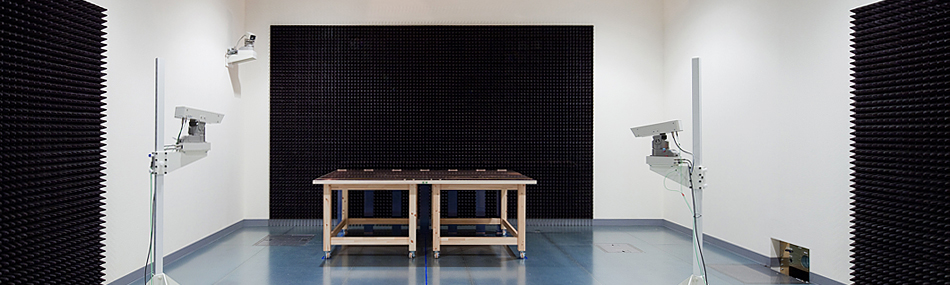

Electromagnetic Anechoic Chamber for In-car Devices Photo

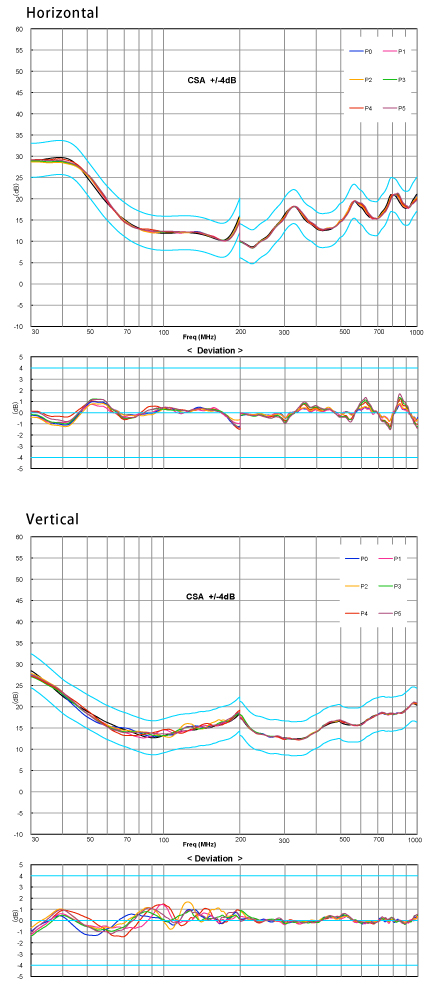

Sample Measurement Data (Reference value: Standard open site, measurement distance = 1m)

Sample Measurement Data (Reference value: Standard open site, measurement distance = 1m)

Sample design of minimum size anechoic chamber compliant to CISPR25 standard

Sample design of minimum size anechoic chamber compliant to CISPR25 standard
